Монтаж вентиляционной установки СФЕРА

Монтаж установки "SFERA" производится в несколько приемов:
1. Определить место размещения установки.
2. Разметить центр для бурения канала приточного воздуховода.





3. Пробурить приточный канал.

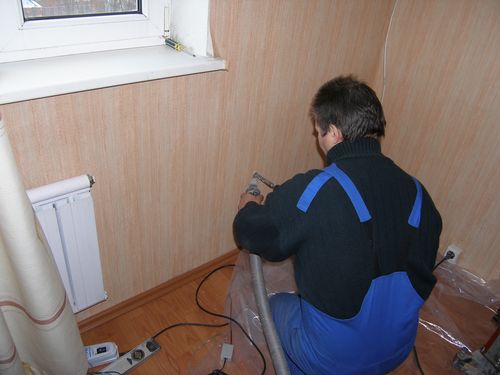

   Алмазное бурение стены

4. Отмерить и отрезать воздуховод 125мм  на толщину стены.(комплектуется)

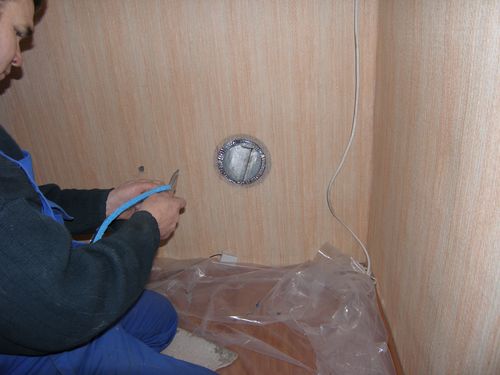

5. Вставить и загерметизировать воздуховод.

6. Разметить и просверлить отверстия для крепления установки. Для этого нужно приложить установку к стене пpи совместить отверстие приточного канала в стене и в установке, после чего разметить места сверления крепежных элементов.



7. Закрепить установку на стене.

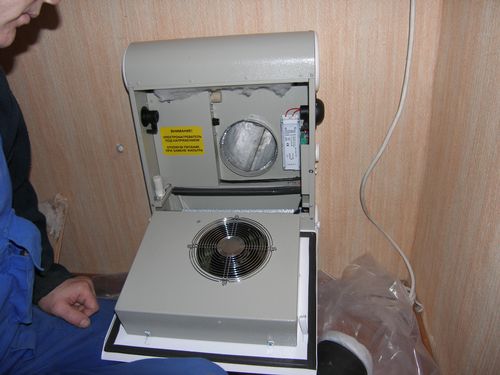

8. Вставить кассету с фильтром.



9. Установить защитную решетку с наружной стороны стены.    (В случаях когда нет доступа к наружной стороне стены, решетку можно закрепить сразу на воздуховод, предварительно обрезав на ней  упорный фланец, и вставить в стену вместе с воздуховодом.)



Готово !
