Полная инструкция по настройке и управлению приточной установки СФЕРА (SFERA)

Условия эксплуатации
Температура окружающего воздуха............... -20 °С /+50°С
Влажность воздуха.............................................80%
Систему управления следует устанавливать в местах, не подверженных вибрациям.
Наличие масляного тумана, горючих газов и.т.д. в месте установки системы управления недопустимо.
Устройство системы управления
Система управления состоит из блоков:
  • Блок индикации
  • ИК пульт управления
1. Блок индикации.

На плате блока расположены:
  1. индикаторы
  • Светодиод зеленого цвета свечения – L3 (Сеть)
  • Светодиод красного цвета свечения – L4 (Авария)
  • Светодиодный индикатор (2х7) зеленого цвета свечения – L1 (температура приточного воздуха)
  • Светодиодный индикатор (2х7) красного цвета свечения – L2 (температура установленная)
  1. кнопки управления
  • S1 – уменьшить температуру
  • S2 – включить/выключить устройство
  • S3 – увеличить температуру
  1. IR - ИК – приемник
Используемые команды ПДУ
On/Off - Команда включения системы управления/ Команда отключения системы управления.

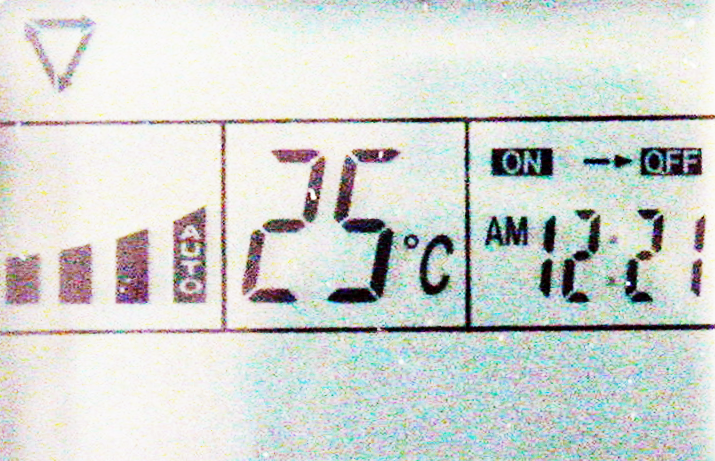

При включении ПДУ отображается индикация на ЖК дисплее.
Up/Down (↑ / ↓) - Изменяет температуру установленную. Передает скоростной режим, режим работы.
MODE - Выбор режима работы
SLEEP - Ночной режим.
FAN - Изменяет скорость вентилятора Высокая-Средняя-Низкая-Авто (не используется)
TIMER - Установка таймера
CLOCK - Используется при установке часов и таймера


Mode – выбор режима:


№ шага
Графическое обозначение на ЖК
Команда


Режим автоматического поддержания температуры воздуха в канале (аналог зимнего режима, но с ограниченной уставкой: min=22°,max=28°С)
(Рекомендуется для постоянного использования!)

ФОТО нет

Зимний режим работы (с подогревом)



Режим работы при большой влажности наруж. воздуха (дождь)



Летний режим подогрев только тогда, когда температура приточного воздуха опустится менее чем на 5°С относительно установленной


Летний режим (без подогрева)

Fan – выбор скорости вентилятора:

  1. Низкая скорость вентилятора

  2. Средняя скорость вентилятора

  3. Высокая скорость вентилятора.




Авто режим игнорируется и приравнивается к высокой скорости вентилятора.
